Dynisco Produkte

Dynisco Produkte



Vertex Massedruckaufnehmer ohne Füllmedium

Vertex Massedruckaufnehmer ohne Füllmedium


Vertex

Messbereiche von 100 bis 700bar
Ausgangssignal: 3,3mV/V oder 4...20mA
Kein Füllmedium und keine bewegten Teile
Robuste Inconel-Membrane mit Dymax coating
Verstärkte Mess-Membrane mit Seitenwand -Verstärkung
RoHS kompatibel für nachhaltige Umwelt-Konzepte


Massedruckaufnehmer Echo (alt DYNA-4)

Massedruckaufnehmer Echo (alt DYNA-4)


DYNA-4-5C-15/DYNA-4-7C-15

Besonderheiten
● Einsatzbereich bis 400 °C Mediumstemperatur
● Starre Verbindung zwischen Gehäuse und Schaft
● Flüssigkeitsgefülltes Übertragungssystem
● Integrierte elektronische Kalibriereinrichtung
Anwendung: Kunststoffindustrie

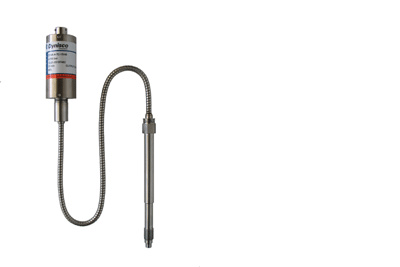

Massedruckaufnehmer Echo (alt DYNA-4)

Massedruckaufnehmer Echo (alt DYNA-4)


DYNA-4-5C-15/46/DYNA-4-7C-15/46

Besonderheiten
● Einsatzbereich bis 400 °C Mediumstemperatur
● Flexible Verbindung zwischen Gehäuse und Schaft
● Flüssigkeitsgefülltes Übertragungssystem
● Integrierte elektronische Kalibriereinrichtung


Massedruckaufnehmer Serie MDA4X0

Massedruckaufnehmer Serie MDA4X0


MDA420 / MDA460

Druckbereich: 0-17 bis 0-2000 Bar
Signalausgang: 3,33mV/V +10%
Genauigkeit: 0,5% v.E.(MDA420), 1% v.E. (MDA460)
Speisespannung: 10 V DC


Massedruckaufnehmer Serie MDA4X2

Massedruckaufnehmer Serie MDA4X2


MDA422 / MDA462

Druckbereich: 0-17 bis 0-2000 Bar
Signalausgang: 3,33mV/V +10%
Genauigkeit: 0,5% v.E.(MDA422), 1,0%v.E.(MDA462)
Speisespannung: 10 V DC


Massedruckaufnehmer zur Druck- und Temperaturmessung

Massedruckaufnehmer zur Druck- und Temperaturmessung


TDA432 / TDA463

Druckbereich: 0-17 bis 0-2000 Bar (TDA432) / 0-100 bis 0-2000 Bar (TDA463)
Signalausgang: 3,33mV/V +10%
Genauigkeit: 0,5%v.E. (TDA432) / 1,0% v.E. (TDA463)
Speisespannung: 10 V DC

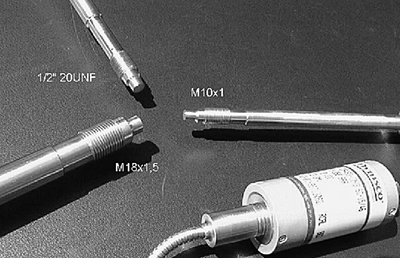

Massedruckaufnehmer <br> mit Montagegewinde M10 x 1

Massedruckaufnehmer
mit Montagegewinde M10 x 1


MDA460M10

Druckbereich: 0-350 bis 0-700 Bar
Signalausgang: 3,33mV/V +10%
Genauigkeit: 1,0% v.E.
Speisespannung: 10 V DC


Hochtemperatur-Druckaufnehmer Serie MDA41X

Hochtemperatur-Druckaufnehmer Serie MDA41X


MDA41X

Druckbereich: 0-35 bis 0-1000 Bar
Signalausgang: 3,33mV/V +10%
Genauigkeit: 0,5% v.E.
Speisespannung: 10 V DC


 Massedrucktransmitter MDT4X0F

Massedrucktransmitter MDT4X0F


MDT420F / MDT460F

Druckbereich: 0-17 bis 0-2000 Bar
Ausgangssignal: Standard 0-10V DC
Genauigkeit: 0,5% v.E.


 Massedrucktransmitter MDT4X2

Massedrucktransmitter MDT4X2


MDT422 / MDT462

Druckbereich: 0-17 bis 0-2000 Bar
Ausgangssignal: Standard 0-10V DC
Genauigkeit: 0,5% v.E.


 Massedrucktransmitter MDT4X2 F

Massedrucktransmitter MDT4X2 F


MDT422F / MDT462F

Druckbereich: 0-17 bis 0-2000 Bar
Ausgangssignal: Standard 4-20mA
Genauigkeit: 0,5% v.E.


 Massedrucktransmitter

Massedrucktransmitter


MDT435 / MDT467

Druckbereich: 0-35 bis 0-2000 Bar
Ausgangssignal: Standard 0-10V DC
Genauigkeit: 0,5% v.E.


 Massedrucktransmitter  TDT432 F / TDT463 F

Massedrucktransmitter TDT432 F / TDT463 F


TDT432 F / TDT463 F

Druckbereich: 0-17 / 0-100 bis 0-2000 Bar
Ausgangssignal: 4-20 mA, 2-Leiter
Genauigkeit: 0,5% / 1,0% v.E.

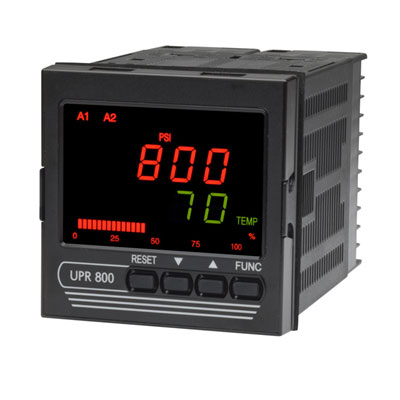

Massedruckanzeige

Massedruckanzeige


MP304i

Anzeige: 13,2mm, Bargraph: 35 Segmente
Analogeingang 1: DMS, 0...5V, 0...10V, 0/4...20mA
Abtastrate: 50ms
Analogeingang 2: Option
Analogausgang 1: 0...5V, 0...10V, -10...+10V, 0/4...20mA
Relais 1:, Wechsler, 2A/264V
Relais 2:, Wechsler, 2A/264V
Relais 3:, Schließer, 2A/264V
Abmessungen: 96 x 96 x 128mm
Spannungsversorgung : 100...230 VAC

Ersatz für UPR770 und UPR880


Massedruck Regler

Massedruck Regler


MP304c

Anzeige: 13,2mm, Bargraph: 35 Segmente
Analogeingang 1: DMS, 0...5V, 0...10V, 0/4...20mA
Analogeingang 2: Option
Analogausgang 1: 0...5V, 0...10V, -10...+10V, 0/4...20mA
Relais 1:, Wechsler, 2A/264V
Relais 2:, Wechsler, 2A/264V
Relais 3:, Schließer, 2A/264V
Abmessungen: 96 x 96 x 128mm
Spannungsversorgung : 100...230 VAC

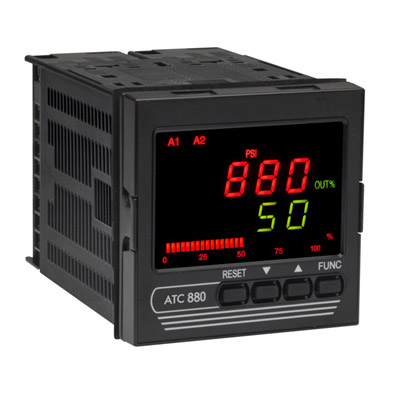

Ersatz für ATC770 und ATC880

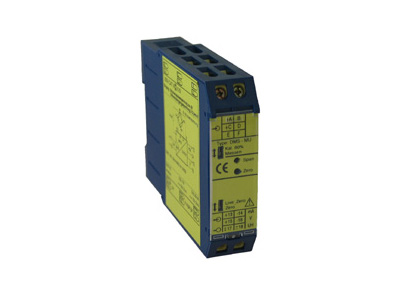

DMS Transmitter für Massedruckaufnehmer / Massedruckmessumformer

DMS Transmitter für Massedruckaufnehmer / Massedruckmessumformer


TTDMS-2300/TTDMS-2400

Messeingang DMS: 2 ... 3,3 mV/V
Brückenspeisung: 6 V DC
Istwertausgang: 2 x analog (Strom und Spannung)
0/2 ...10 V, Bürde > 500 Ohm
0/4 ... 20 mA, Bürde < 750 Ohm
Galvanische Trennung
Spannungsversorgung:
230 V AC oder 24 V DC, -15 ...+25 %, 2 W
Kalibrierung: Poti für ZERO und SPAN bei 80%
Abmessungen (BxHxT): 22,5 x 84 x 113 mm

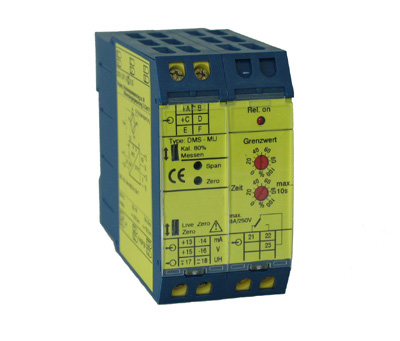

DMS Transmitter mit Relaismodul für Massedruckaufnehmer

DMS Transmitter mit Relaismodul für Massedruckaufnehmer


TTDMS-2301/TTDMS-2401

Messeingang DMS: 2 ... 3,3 mV/V
Brückenspeisung: 6 V DC
Istwertausgang: 2 x analog (Strom und Spannung)
0/2 ...10 V, Bürde > 500 Ohm
0/4 ... 20 mA, Bürde < 750 Ohm
Galvanische Trennung
Relaisausgang: 1 Wechsler, max. 8 A, 250 V, 2 kVA
Spannungsversorgung:
230 V AC oder 24 V DC, -15 ...+25 %, 2 W
Kalibrierung: Poti für ZERO und SPAN bei 80%
Abmessungen (BxHxT): 45 x 84 x 113 mm


Portabler Druckkalibrator

Portabler Druckkalibrator


Z-PPS1100

Besonderheiten
- Robuste Bauweise
- Nur 3,9 kg leicht
- ± 0,1 % Genauigkeit
- Batterielebensdauer > 200 Tage
- Verschieden Druckports erhältlich
- Druckbereich 0 - 700 bar
- bar /PSI / kPA einstellbar
- Speicherfunktion für 900 Messungen
- Serielle Schnittstelle
- Verschiedene Anzeige- und Prüffunktionen

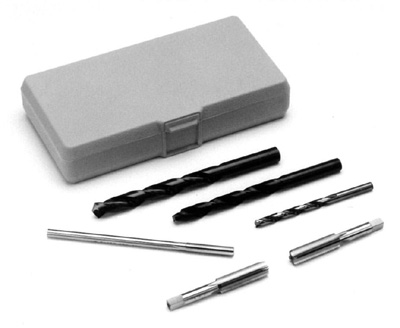

Werkzeugsatz

Werkzeugsatz


Z-WZ

Der Werkzeugsatz beinhaltet alle für die Herstellung der Druckaufnehmereinbaubohrung notwendigen Bohrer und Werkzeuge. Dazu gehört auch der Stufenbohrer für die 45°-Dichtfläche.


Berstschrauben BP420

Berstschrauben BP420


BP420

- Berstdruck 250, 400, 500 und 650 Bar
- Einfache, eigensichere Konstruktion
- Bewährte 45° Dichtfläche
- Geringe Installations- und Wartungskosten
- Bis 400°C Mediumstemperatur
- Genauigkeit +/- 5%


Anschlussleitung für Massedruckaufnehmer

Anschlussleitung für Massedruckaufnehmer


VL-XX

- Anschlussart Massedruck: Con 300 6 Pol Rund-Stecker
- Leitung: PTFE/Schirm/PTFE 6 x 0,5 mm² Temperatur max. 260°C
- Leitungslänge: nach Wunsch
- Anschlussart Anschlussseitig: Aderendhülsen


Kabelkupplung für Massedruckaufnehmer

Kabelkupplung für Massedruckaufnehmer


CON300

6pol. Kabelkupplung IP66 für Massedruckaufnehmer
entspricht Bendix PT06E-10-6-S
jedoch mit Kabelverschraubung



Montageadapter / Einschraubhülsen für Massedruckaufnehmer

Montageadapter / Einschraubhülsen für Massedruckaufnehmer


DYZ-111X

Bestellnummer: Prozessanschluss: Dichtfläche: Länge:
DYZ-1110 M18x1,5 auf 1/2-20UNF Montageadapter 45° 35,0 mm
DYZ-1112 M16 auf 1/2-20UNF Montageadapter 90° 25,0 mm
DYZ-1115 M18 auf 1/2-20UNF Montageadapter 90° 35,0 mm
DYZ-1116 M24 auf M18x1,5 Montageadapter 90° 35,0 mm
